噴漆時外部空氣經進風口初級過濾棉過濾后送入到噴漆房靜壓室內，再經頂部過濾棉二次過濾均流后進入噴漆房作業空間，氣流由上向下在工件周圍形成風幕。這時噴漆房內有載風速可達0.2-0.25m/s以上，噴漆時產生的漆霧不會在操作者呼吸帶處停留，而隨氣流迅速下降，之后在排風機的作用下，氣流經底部環保處理（干式漆霧過濾棉）以及風機進風口前的廢氣處理裝置（活性炭）處理后由排風道高空排放，并且排出的氣體符合GB16297－1996《大氣污染物綜合排放標準》。

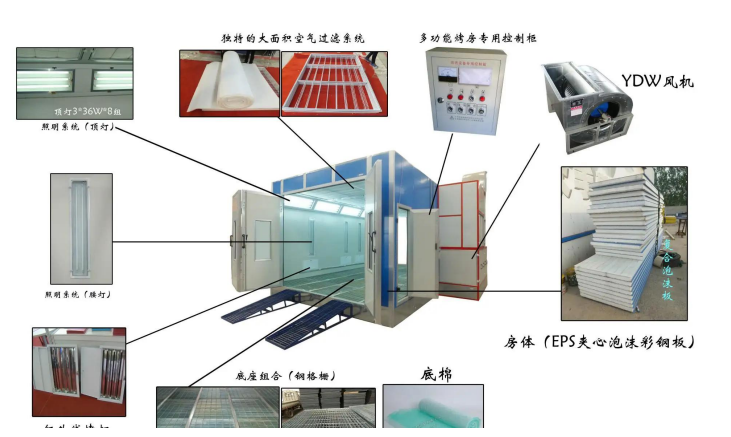

1、設備的主要結構和部件

結構組成：包括室體、照明系統、空氣過濾系統、排風系統、漆霧廢氣處理系統、電控系統等幾個部分組成。

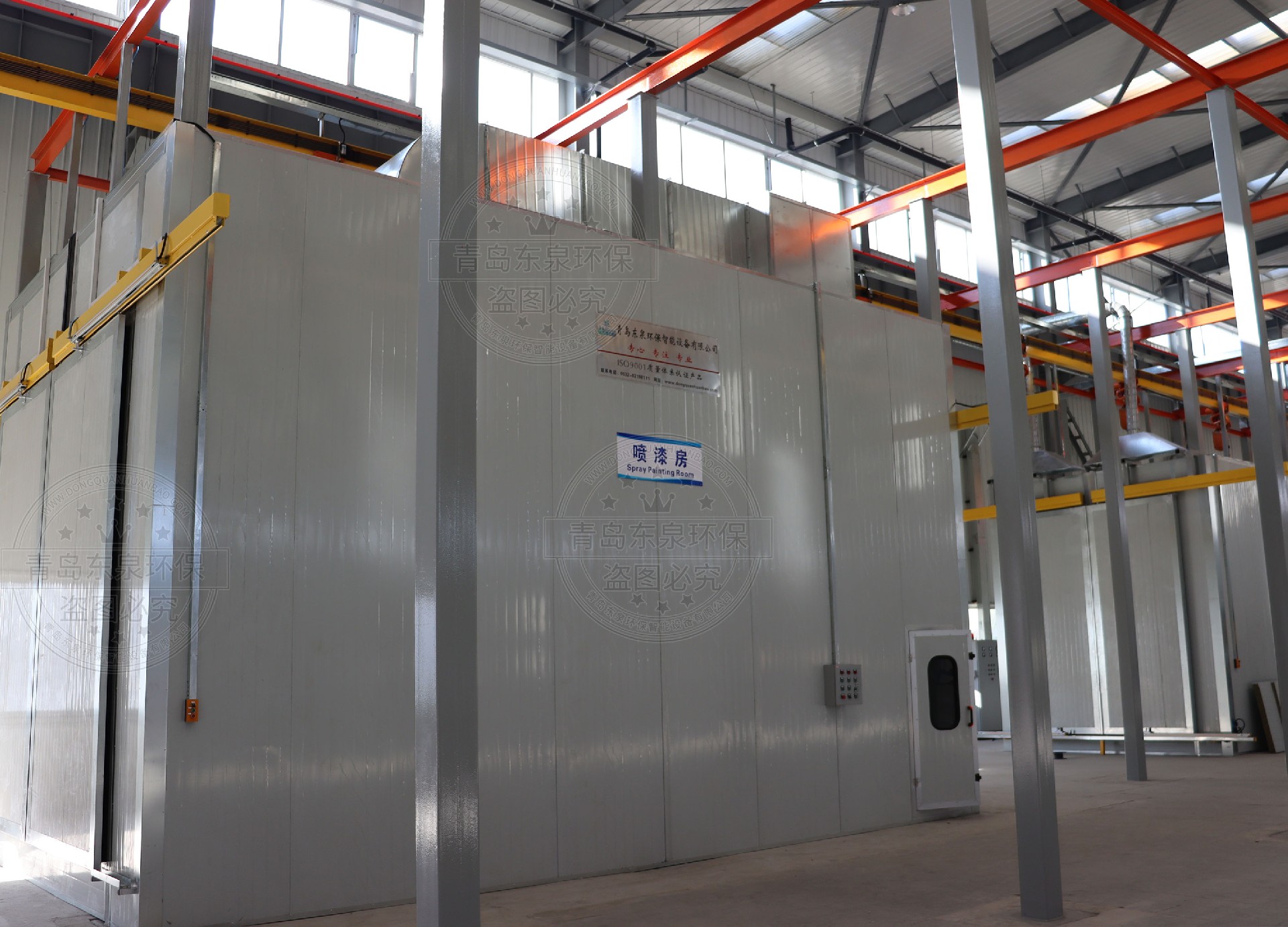

1.1、室體：主要由骨架、壁板、工件出入門和人行便門等組成。室體強度、穩定性、保溫性、密封性、抗沖擊性、抗震性等達到國家或有關行業標準要求。

1.2、照明系統：在室體的頂側部安裝照明燈。頂側燈組呈45o角安裝。燈管采用隔爆型飛利浦高效光源，既安全又節能且維護方便，鎮流器采用特制的噴烤房隔爆型專用鎮流器，從而保證光強≥600Lux。

1.3、空氣過濾系統

空氣過濾為二級過濾，包括初效過濾（進風過濾）及高效過濾（頂部過濾）。初效過濾采用網狀結構，可有效過濾大于20μm的塵粒。高效過濾裝置采用荷蘭進口型精密級亞高效過濾棉，該過濾棉為多層結構，其中的油性夾層具有極高的粘附力，可確?？諝鉂崈舳冗_到塵埃量≯1.5mg/m3，且最大塵粒≯15um。

1.4、送風系統：主要由送風機、風機座和型鋼框架組成。其中風機座中均內填30mm厚巖棉保溫材料，以便降聲減振。

1.5、電控系統：所有電器元件均采用國內外知名廠家產品，確保生產安全可靠。

噴漆時，送、排風機聯鎖，先送風后排風。噴漆室設有可燃氣體濃度報警裝置，濃度超過設定時自動聲光報警。

1.6、安全、環保系統：

壓力控制：在房體縱向設疏散安全門，安全門帶壓力鎖，保證室內正壓過大時自動打開卸壓，確保操作人員即時撤離。
